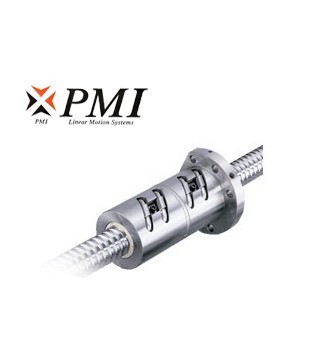

產品特性
	? 提供較順暢之鋼珠回流。 ? 較低噪音。 ? 對于一般導程及大直徑滾珠絲桿提供較佳的工作質量。
	產品型式
	? 標準螺帽的外徑大小，采用循環管組件可涵蓋在其圓周內之「圓周型(W)」如圖a所示。 ? 若有需要時亦可縮小螺帽外徑，循環管組件超出其圓周的「管凸出型(V)」，如圖b所示。

FSWC尺寸表	?前往銀泰網站-外循環系列說明	×關閉窗口

單位:mm

絲桿尺寸		鋼珠尺寸	循環圈數 圈x列	基本額定負荷 (kgf)		螺帽		法蘭					配合	螺絲孔			油孔	剛性	CAD
外徑	導程			動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	A	T	W	G	H	S	X	Y	Z	Q	kgf/μm
10	3	2.000	2.5x1	250	430	26	37	46	10	36	14	28	10	4.5	8	4.5	M6x1P	9
	4	2.000	2.5x1	250	430		40											9
	5	2.000	2.5x1	250	430		42											9
12	4	2.381	2.5x1	380	640	30	40	50	10	40	16	32	10	4.5	8	4.5	M6x1P	12
	5	2.381	2.5x1	380	640		42											12
14	4	2.381	2.5x1	410	750	34	40	57	11	45	17	34	10	4.5	9.5	5.5	M6x1P	14
	5	3.175	2.5x1	675	1145		42											15
15	4	2.381	2.5x1	420	800	34	40	57	10	45	17	34	10	5.5	9.5	5.5	M6x1P	14
	5	3.175	2.5x1	680	1210		42											15
	10	3.175	2.5x1	680	1210		55											16
16	4	2.381	1.5x2	490	1010	34	44	57	11	45	17	34	10	5.5	9.5	5.5	M6x1P	18
			2.5x1	430	850		41											15
			3.5x1	560	1180		42											21
	5	3.175	1.5x2	805	1525	40	45	63	11	51	21	42	15	5.5	9.5	5.5	M6x1P	19
			2.5x1	690	1270		41											16
			2.5x2	1250	2540		56											31
			3.5x1	920	1780		46											22
	6	3.175	1.5x2	805	1525	40	52	63	11	51	21	42	15	5.5	9.5	5.5	M6x1P	19
			2.5x1	690	1270		44											16
			3.5x1	920	1780		52											22
	10	3.175	2.5x1	690	1270	40	56	63	11	51	21	42	15	5.5	9.5	5.5	M6x1P	16
20	4	2.381	1.5x2	530	1270	40	44	63.5	11	51	21	42	10	5.5	9.5	5.5	M6x1P	21
			2.5x1	480	1060		40						10					18
			2.5x2	820	2120		50						15					35
			3.5x1	600	1480		43						10					25
	5	3.175	1.5x2	965	2070	44	45	67	11	55	26	52	15	5.5	9.5	5.5	M6x1P	24
			2.5x1	830	1730		42						10					20
			2.5x2	1510	3460		56						15					39
			3.5x1	1110	2420		46						15					26
	6	3.969	1.5x2	1285	2545	48	56	71	11	59	27	54	15	5.5	9.5	5.5	M6x1P	24
			2.5x1	1100	2120		49						10					20
			3.5x1	1470	2970		56						15					28
	8	3.969	1.5x2	1285	2545	48	61	75	13	61	27	54	15	6.6	11	6.5	M6x1P	24
			2.5x1	1100	2120		54						15					20
			3.5x1	1470	2970		62						15					28
25	4	2.381	1.5x2	600	1630	46	44	69	11	57	26	52	15	5.5	9.5	5.5	M6x1P	26
			2.5x1	510	1355		40											22
			2.5x2	930	2710		49											42
			3.5x1	680	1900		42											30
	5	3.175	1.5x2	1065	2575	50	45	73	11	61	28	56	15	5.5	9.5	5.5	M6x1P	28
			2.5x1	910	2150		41											24
			2.5x2	1650	4300		56											46
			3.5x1	1210	3010		46											33
	6	3.969	1.5x2	1420	3215	53	56	76	11	64	29	58	15	5.5	9.5	5.5	M6x1P	29
			2.5x1	1210	2680		49											24
			2.5x2	2190	5360		62											47
			3.5x1	1610	3750		56											34
	8	4.762	1.5x2	1820	3840	58	61	85	13	71	32	64	15	6.6	11	6.5	M6x1P	30
			2.5x1	1560	3200		61											25
			3.5x1	2080	4480		66											35
	10	4.762	1.5x2	1820	3840	58	71	85	15	71	32	64	15	6.6	11	6.5	M6x1P	30
			2.5x1	1560	3200		65											25
			3.5x1	2080	4480		75											35
	12	3.969	2.5x1	1210	2680	53	60	76	11	64	32	64	15	5.5	9.5	5.5	M6x1P	24
28	5	3.175	1.5x2	1110	2960	55	46	83	12	69	31	62	15	6.6	11	6.5	M8x1P	31
			2.5x1	950	2470		42											26
			2.5x2	1720	4940		56											50
			3.5x1	1270	3460		47											36
	6	3.969	1.5x2	1480	3605	55	57	83	12	69	31	62	15	6.6	11	6.5	M8x1P	32
			2.5x1	1270	3000		50											26
			2.5x2	2300	6000		63											51
			3.5x1	1690	4200		57											37
	8	4.762	1.5x2	1935	4325	60	65	93	15	76	36	72	15	9	14	8.5	M8x1P	33
			2.5x1	1650	3600		63											28
			3.5x1	2200	5040		68											38
	10	4.762	1.5x2	1935	4325	60	74	93	15	76	36	72	15	9	14	8.5	M8x1P	33
			2.5x1	1650	3600		67											28
			3.5x1	2200	5040		77											38
32	4	2.381	2.5x1	565	1750	54	40	81	12	67	32	64	15	6.6	11	6.5	M6x1P	26
			2.5x2	1020	3500		50											50
	5	3.175	1.5x2	1180	3410	58	47	85	12	71	32	64	15	6.6	11	6.5	M8x1P	34
			2.5x1	1010	2840		43											29
			2.5x2	1830	5680		57											56
			2.5x3	2590	8520		72											82
			3.5x1	1350	3980		47											40
	6	3.969	1.5x2	1560	4135	62	57	88	12	75	34	68	15	6.6	11	6.5	M8x1P	35
			2.5x1	1330	3450		45											29
			2.5x2	2410	6900		63											57
			3.5x1	1770	4830		57											40
	8	4.762	1.5x2	2010	5010	66	64	98	15	82	38	76	15	9	14	8.5	M8x1P	36
			2.5x1	1720	4180		63											30
			2.5x2	3120	8360		80											59
			3.5x1	2300	5850		68											42
	10	6.35	1.5x2	3000	6530	74	78	108	15	90	41	82	15	9	14	8.5	M8x1P	38
			2.5x1	2570	5440		68											32
			2.5x2	4660	10880		97											61
			3.5x1	3430	7620		78											44
	12	6.35	1.5x2	3000	6530	74	88	108	18	90	41	82	15	9	14	8.5	M8x1P	38
			2.5x1	2570	5440		77											32
			2.5x2	4660	10880		110											62
			3.5x1	3430	7620		91											44
36	5	3.175	1.5x2	1240	3850	65	50	98	15	82	38	76	15	9	14	8.5	M8x1P	38
			2.5x2	1920	6420		60											62
			2.5x3	2720	9630		75											90
			3.5x1	1410	4490		50											44
	6	3.969	2.5x2	2600	7900	65	66	98	15	82	38	76	15	9	14	8.5	M8x1P	63
			2.5x3	3680	11850		84											93
	10	6.35	1.5x2	3180	7410	75	81	118	18	98	45	90	15	11	17.5	11	M8x1P	41
			2.5x1	2720	6180		71											35
			2.5x2	4930	12360		103											68
			3.5x1	3630	8650		81											48
	12	6.35	2.5x1	2720	6180	75	77	118	18	98	45	90	15	11	17.5	11	M8x1P	35
			2.5x2	4930	12360		110											68
			3.5x1	3630	8650		91											48
40	5	3.175	1.5x2	1280	4275	67	50	101	15	83	39	78	15	9	14	8.5	M8x1P	41
			2.5x1	1090	3560		48											34
			2.5x2	1980	7120		60											66
			2.5x3	2800	10680		75											98
			3.5x1	1450	4980		50											47
	6	3.969	1.5x2	1750	5300	70	60	104	15	86	40	80	15	9	14	8.5	PT1/8"	42
			2.5x1	1500	4420		53											35
			2.5x2	2720	8840		66											69
			2.5x3	3850	13260		84											101
			3.5x1	2000	6190		60											49
	8	4.762	1.5x2	2220	6320	74	64	108	15	90	41	82	15	9	14	8.5	PT1/8"	43
			2.5x1	1900	5270		63											36
			2.5x2	3450	10540		83											70
			3.5x1	2540	7380		68											50
	10	6.35	1.5x2	3370	8335	82	81	124	18	102	47	94	20	11	17.5	11	PT1/8"	45
			2.5x1	2880	6950		71											35
			2.5x2	5220	13900		103											74
			3.5x1	3840	9730		81											52
	12	6.35	2.5x1	2880	6950	86	77	128	18	106	48	96	20	11	17.5	11	PT1/8"	38
			2.5x2	5220	13900		112											74
			3.5x1	3840	9730		91											52
45	10	6.35	2.5x2	5480	15700	88	101	132	18	110	50	100	20	11	17.5	11	PT1/8"	81
			2.5x3	7760	23550		131											119
	12	7.144	2.5x1	3550	8950	90	84	132	18	110	50	100	20	11	17.5	11	PT1/8"	43
			2.5x2	6440	17900		112											82
			2.5x3	9120	26850		148											121
50	5	3.175	1.5x2	1410	5305	80	50	114	15	96	43	86	15	9	14	8.5	PT1/8"	49
			1.5x3	2000	7960		60											72
			2.5x2	2190	8840		60											80
			3.5x1	1610	6190		50											57
	6	3.969	1.5x2	1920	6600	84	60	118	15	100	45	90	15	9	14	8.5	PT1/8"	50
			2.5x2	2980	11000		67											82
			2.5x3	4220	16500		85											121
			3.5x1	2190	7700		60											58
	8	4.762	1.5x2	2515	7810	87	68	128	18	107	49	98	20	11	17.5	11	PT1/8"	52
			2.5x2	3900	13020		86											85
			2.5x3	5520	19530		109											125
			3.5x1	2870	9110		71											60
	10	6.35	1.5x2	3725	10450	93	81	135	18	113	51	102	20	11	17.5	11	PT1/8"	54
			2.5x1	3190	8710		71											45
			2.5x2	5790	17420		101											88
			2.5x3	8200	26130		131											130
			3.5x1	4260	12190		81											63
	12	7.144	2.5x1	3700	10050	100	88	146	22	122	55	110	20	14	20	13	PT1/8"	46
			2.5x2	6710	20100		116											89
55	10	6.35	2.5x2	6005	19540	102	101	144	18	122	54	108	20	11	17.5	11	PT1/8"	95
			2.5x3	8510	29310		131											140
63	10	6.35	2.5x1	3510	11200	108	75	154	22	130	58	116	20	14	20	13	PT1/8"	55
			2.5x2	6370	22400		105											106
			2.5x3	9020	33600		135											156
	12	7.938	2.5x1	4770	13780	115	88	161	22	137	61	122	20	14	20	13	PT1/8"	59
			2.5x2	8650	27560		124											113
			2.5x3	12250	41340		160											167
80	10	6.35	2.5x2	7130	28500	130	105	176	22	152	66	132	20	14	20	13	PT1/8"	129
			2.5x3	10100	42750		134											190
	12	7.938	2.5x2	9710	35560	136	124	182	22	158	68	136	20	14	20	13	PT1/8"	137
			2.5x3	13760	53340		160											202
	16	9.525	2.5x2	16450	59280	143	160	204	28	172	77	154	30	18	26	17.5	PT1/8"	170
			2.5x3	23300	88920		208											250

FDWC尺寸表

單位:mm

絲桿尺寸		鋼珠尺寸	循環圈數 圈x列	基本額定負荷 (kgf)		螺帽		法蘭					配合	螺絲孔			油孔	剛性	CAD
外徑	導程			動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	A	T	W	G	H	S	X	Y	Z	Q	kgf/μm
16	4	2.381	1.5x2	490	1010	34	81	57	11	45	17	34	15	5.5	9.5	5.5	M6x1P	36
			2.5x1	430	850		70											30
			3.5x1	560	1180		78											42
	5	3.175	1.5x2	805	1525	40	90	63	11	51	20	40	15	5.5	9.5	5.5	M6x1P	39
			2.5x1	690	1270		77											33
			2.5x2	1250	2540		105											63
			3.5x1	920	1780		88											45
	6	3.175	1.5x2	805	1525	40	90	63	11	51	20	40	15	5.5	9.5	5.5	M6x1P	39
			2.5x1	690	1270		80											33
			3.5x1	920	1780		90											45
20	4	2.381	1.5x2	530	1270	40	83	63	11	51	24	48	15	5.5	9.5	5.5	M6x1P	42
			2.5x1	480	1060		67											36
			2.5x2	820	2120		89											69
			3.5x1	600	1480		75											49
	5	3.175	1.5x2	965	2070	44	99	67	11	55	26	52	15	5.5	9.5	5.5	M6x1P	47
			2.5x1	830	1730		76											40
			2.5x2	1510	3460		105											77
			3.5x1	1110	2420		80											55
	6	3.969	1.5x2	1285	2545	48	98	71	11	59	27	54	15	5.5	9.5	5.5	M6x1P	49
			2.5x1	1100	2120		82											41
			3.5x1	1470	2970		93											45
	8	3.969	1.5x2	1285	2545	48	108	75	13	61	28	56	15	6.6	11	6.5	M6x1P	49
			2.5x2	1100	2120		102											41
			3.5x1	1470	2970		110											56
25	4	2.381	1.5x2	600	1630	46	83	69	11	57	26	52	15	5.5	9.5	5.5	M6x1P	51
			2.5x1	510	1355		67											43
			2.5x2	930	2710		91											84
			3.5x1	680	1900		75											59
	5	3.175	1.5x2	1065	2575	50	80	73	11	61	28	56	15	5.5	9.5	5.5	M6x1P	57
			2.5x1	910	2150		77											48
			2.5x2	1650	4300		105											92
			3.5x1	1210	3010		86											65
	6	3.969	1.5x2	1420	3215	53	91	76	11	64	29	58	15	5.5	9.5	5.5	M6x1P	58
			2.5x1	1210	2680		82											49
			2.5x2	2190	5360		116											94
			3.5x1	1610	3750		93											67
	8	4.762	1.5x2	1820	3840	58	111	85	13	71	32	64	15	6.6	11	6.5	M6x1P	60
			2.5x1	1560	3200		95											50
			3.5x1	2080	4480		111											69
	10	4.762	1.5x2	1820	3840	58	134	85	15	71	32	64	15	6.6	11	6.5	M6x1P	60
			2.5x1	1560	3200		117											50
			3.5x1	2080	4480		138											69
28	5	3.175	1.5x2	1110	2960	55	86	83	12	69	31	62	15	6.6	11	6.5	M8x1P	62
			2.5x1	950	2470		78											52
			2.5x2	1720	4940		106											101
			3.5x1	1270	3460		86											72
	6	3.969	1.5x2	1480	3605	55	98	83	12	69	31	62	15	6.6	11	6.5	M8x1P	63
			2.5x1	1270	3000		89											53
			2.5x2	2300	6000		117											103
			3.5x1	1690	4200		94											73
	8	4.762	1.5x2	1935	4325	60	113	93	15	76	36	72	15	9	14	8.5	M8x1P	66
			2.5x1	1650	3600		97											55
			3.5x1	2200	5040		113											76
	10	4.762	1.5x2	1935	4325	60	134	93	15	76	36	72	15	9	14	8.5	M8x1P	66
			2.5x1	1635	3600		117											55
			3.5x1	2200	5040		138											76
32	4	2.381	2.5x1	565	1750	54	68	81	12	67	32	64	15	6.6	11	6.5	M6x1P	52
			2.5x2	1020	3500		90											101
	5	3.175	1.5x2	1180	3410	58	82	85	12	71	32	64	15	6.6	11	6.5	M8x1P	69
			2.5x1	1010	2840		78											58
			2.5x2	1830	5680		105											112
			2.5x3	2590	8520		136											164
			3.5x1	1350	3980		82											80
	6	3.969	1.5x2	1560	4135	62	100	88	12	75	34	68	15	6.6	11	6.5	M8x1P	70
			2.5x1	1330	3450		87											59
			2.5x2	2410	6900		123											114
			3.5x1	1770	4830		100											81
	8	4.762	1.5x2	2010	5010	66	113	98	15	82	38	76	15	9	14	8.5	M8x1P	76
			2.5x1	1720	4180		106											64
			2.5x2	3120	8360		152											123
			3.5x1	2300	5850		113											88
	10	6.35	1.5x2	3000	6530	74	138	108	15	90	41	82	15	9	14	8.5	M8x1P	76
			2.5x1	2570	5440		118											64
			2.5x2	4660	10880		177											123
			3.5x1	3430	7620		148											88
	12	6.35	1.5x2	3000	6530	74	160	108	18	90	41	82	15	9	14	8.5	M8x1P	76
			2.5x1	2570	5440		137											64
			2.5x2	4660	10880		208											124
			3.5x1	3430	7620		160											88
36	5	3.175	1.5x2	1240	3850	65	91	98	15	82	38	76	15	9	14	8.5	M8x1P	75
			2.5x2	1920	6420		110											123
			2.5x3	2720	9630		139											181
			3.5x1	1410	4490		90											87
	6	3.969	2.5x2	2600	7900	65	123	98	15	82	38	76	15	9	14	8.5	M8x1P	126
			2.5x3	3680	11850		159											187
	8	4.762	2.5x2	3265	9450	70	153	114	18	92	46	92	20	11	17.5	11	M8x1P	129
	10	6.35	1.5x2	3180	7410	75	141	118	18	98	45	90	15	11	17.5	11	M8x1P	83
			2.5x1	2720	6180		131											70
			2.5x2	4930	12360		180											136
			3.5x1	3630	8650		151											96
	12	6.35	2.5x1	2720	6180	75	137	118	18	98	45	90	15	11	17.5	11	M8x1P	70
			2.5x2	4930	12360		208											136
			3.5x1	3630	8650		161											97
40	5	3.175	1.5x2	1280	4275	67	88	101	15	83	39	78	15	9	14	8.5	M8x1P	82
			2.5x1	1090	3560		84											69
			2.5x2	1980	7120		108											133
			2.5x3	2800	10680		139											196
			3.5x1	1450	4980		88											95
	6	3.969	1.5x2	1750	5300	70	103	104	15	86	40	80	15	9	14	8.5	PT1/8"	85
			2.5x1	1500	4420		90											71
			2.5x2	2720	8840		123											138
			2.5x3	3850	13260		159											202
			3.5x1	2000	6190		103											98
	8	4.762	1.5x2	2220	6320	74	124	108	15	90	41	82	15	9	14	8.5	PT1/8"	86
			2.5x1	1900	5270		108											73
			2.5x2	3450	10540		152											141
			3.5x1	2540	7380		125											100
	10	6.35	1.5x2	3370	8335	82	141	124	18	102	47	94	20	11	17.5	11	PT1/8"	91
			2.5x1	2880	6950		131											71
			2.5x2	5220	13900		180											148
			3.5x1	3840	9730		151											105
	12	6.35	2.5x1	2880	6950	86	137	128	18	106	48	96	20	11	17.5	11	PT1/8"	76
			2.5x2	5220	13900		208											148
			3.5x1	3840	9730		161											105
45	6	3.969	2.5x2	2850	9870	80	123	114	15	96	48	96	15	9	14	8.5	PT1/8"	151
			2.5x3	4035	14800		159											222
	8	4.762	2.5x2	3650	11780	85	158	127	18	105	52	104	20	11	17.5	11	PT1/8"	155
			2.5x3	5175	17670		206											228
	10	6.35	2.5x2	5480	15700	88	180	132	18	110	50	100	20	11	17.5	11	PT1/8"	163
			2.5x3	7760	23550		243											239
	12	7.144	2.5x1	3550	8950	90	140	132	18	110	50	100	20	11	17.5	11	PT1/8"	85
			2.5x2	6440	17900		210											165
50	5	3.175	1.5x2	1410	5305	80	108	114	15	96	43	86	15	9	14	8.5	PT1/8"	98
			1.5x3	2000	7960		128											144
			2.5x2	2190	8840		113											159
			3.5x1	1610	6190		108											114
	6	3.969	1.5x2	1920	6600	84	111	118	15	100	45	90	15	9	14	8.5	PT1/8"	101
			2.5x2	2980	11000		123											164
			2.5x3	4220	16500		159											242
			3.5x1	2190	7700		107											117
	8	4.762	1.5x2	2515	7810	87	127	128	18	107	49	98	20	11	17.5	11	PT1/8"	104
			2.5x2	3900	13020		156											170
			2.5x3	5520	19530		208											250
			3.5x1	2870	9110		127											121
	10	6.35	1.5x2	3725	10450	93	151	135	18	113	51	102	20	11	17.5	11	PT1/8"	108
			2.5x1	3190	8710		132											91
			2.5x2	5790	17420		180											177
			2.5x3	8200	26130		243											261
			3.5x1	4260	12190		151											126
	12	7.144	2.5x1	3700	10050	100	140	146	18	122	55	110	20	14	20	13	PT1/8"	92
			2.5x2	6710	20100		210											179
55	10	6.35	2.5x2	6005	19540	102	181	144	18	122	54	108	20	11	17.5	11	PT1/8"	191
			2.5x3	8510	29310		243											281
63	10	6.35	2.5x1	3510	11200	108	136	154	22	130	58	116	20	14	20	13	PT1/8"	110
			2.5x2	6370	22400		189											213
			2.5x3	9020	33600		249											313
	12	7.938	2.5x1	4760	13820	115	144	161	22	137	61	122	20	14	20	13	PT1/8"	112
			2.5x2	8650	27560		214											218
	16	9.525	2.5x1	8050	23100	122	200	178	28	150	69	138	20	18	26	17.5	PT1/8"	144
			2.5x2	14600	46200		296											280
80	10	6.35	2.5x2	7130	28500	130	189	176	22	152	66	132	20	14	20	13	PT1/8"	258
			2.5x3	10100	42750		249											380
	12	7.938	2.5x2	9710	35560	136	220	182	22	158	68	136	20	14	20	13	PT1/8"	265
			2.5x3	13760	53340		292											391
	16	9.525	2.5x2	16450	59280	143	290	204	28	172	77	154	30	18	26	17.5	PT1/8"	339
			2.5x3	23300	88920		386											500

FSVC尺寸表

單位:mm

絲桿尺寸		鋼珠尺寸	循環圈數 圈x列	基本額定負荷 (kgf)		螺帽		法蘭			配合	螺絲孔			循環管凸出部		油孔	剛性	CAD
外徑	導程			動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	A	T	W	S	X	Y	Z	U	V	Q	kgf/μm
14	4	2.381	2.5x1	410	750	25	40	45	10	35	10	5.5	9.5	5.5	19	21	M6x1P	14
	5	3.175	2.5x1	675	1145		42											15
15	4	2.381	2.5x1	420	800	28.5	40	48	10	38	10	5.5	9.5	5.5	17	22	M6x1P	14
	5	3.175	2.5x1	680	1210		42											15
16	5	3.175	1.5x2	805	1525	31	50	54	12	41	15	5.5	9.5	5.5	20	23	M6x1P	19
			2.5x1	690	1270		45											16
			2.5x2	1250	2540		60											31
			3.5x1	920	1780		50											22
20	5	3.175	1.5x2	965	2070	35	50	58	12	46	15	5.5	9.5	5.5	22	27	M6x1P	24
			2.5x1	830	1730		45											20
			2.5x2	1510	3460		60											39
			3.5x1	1110	2420		50											26
	6	3.969	1.5x2	1285	2545	36	66	60	12	47	15	5.5	9.5	5.5	23	28	M6x1P	24
			2.5x1	1100	2120		48											20
			3.5x1	1470	2970		66											28
25	6	3.969	1.5x2	1420	3215	42	65	68	12	55	15	5.5	9.5	5.5	28	33	M6x1P	29
			2.5x1	1210	2680		50											24
			2.5x2	2190	5360		68											47
			3.5x1	1610	3750		65											34
	10	4.762	1.5x2	1820	3840	45	75	72	16	58	15	6.6	11	6.5	29	34	M6x1P	30
			2.5x1	1560	3200		65											25
			3.5x1	2080	4480		75											35
28	5	3.175	1.5x2	1110	2960	44	50	70	12	56	15	6.6	11	6.5	28	34	M6x1P	31
			2.5x1	950	2470		45											26
			2.5x2	1720	4940		60											50
			3.5x1	1270	3460		50											36
	6	3.969	1.5x2	1480	3605	44	55	70	12	56	15	6.6	11	6.5	28	36	M6x1P	32
			2.5x1	1270	3000		50											26
			2.5x2	2300	6000		68											51
			3.5x1	1690	4200		55											37
32	5	3.175	1.5x2	1180	3410	50	50	76	12	63	15	6.6	11	6.5	30	38	M6x1P	34
			2.5x1	1010	2840		45											29
			2.5x2	1830	5680		60											56
			2.5x3	2590	8520		75											82
			3.5x1	1350	3980		50											40
	6	3.969	1.5x2	1560	4135	52	55	78	12	65	15	6.6	11	6.5	32	39	M6x1P	35
			2.5x1	1330	3450		50											29
			2.5x2	2410	6900		68											57
			3.5x1	1770	4830		55											40
	8	4.762	1.5x2	2010	5010	54	70	88	16	70	15	9	14	8.5	33	40	M6x1P	36
			2.5x1	1720	4180		62											30
			2.5x2	3120	8360		86											59
			3.5x1	2300	5850		70											42
	10	6.35	1.5x2	3000	6530	57	78	91	16	73	15	9	14	8.5	37	44	M8x1P	38
			2.5x1	2570	5440		68											32
			2.5x2	4660	10880		98											61
			3.5x1	3430	7620		78											44
36	6	3.969	2.5x1	1430	3950	55	50	82	12	68	15	6.6	11	6.5	32	42	M6x1P	33
			2.5x2	2600	7900		68											63
	10	6.35	1.5x2	3180	7410	62	82	104	18	82	20	11	17.5	11	40	49	M6x1P	41
			2.5x1	2720	6180		72											35
			2.5x2	4930	12360		102											68
			3.5x1	3630	8650		82											48
40	5	3.175	1.5x2	1280	4270	58	55	92	16	72	15	9	14	8.5	34	46	M8x1P	41
			2.5x1	1090	3560		50											34
			2.5x2	1980	7120		65											66
			2.5x3	2800	10680		80											98
			3.5x1	1450	4980		55											47
	6	3.969	1.5x2	1750	5300	60	60	94	16	76	15	9	14	8.5	36	47	PT1/8"	42
			2.5x1	1500	4420		54											35
			2.5x2	2720	8840		72											69
			2.5x3	3850	13260		90											101
			3.5x1	2000	6190		60											49
	8	4.762	1.5x2	2220	6320	62	70	96	16	78	15	9	14	8.5	38	48	PT1/8"	43
			2.5x1	1900	5270		62											36
			2.5x2	3450	10540		86											70
			3.5x1	2540	7380		70											50
	10	6.35	1.5x2	3370	8335	65	82	106	18	85	20	11	17.5	11	42	52	PT1/8"	45
			2.5x1	2880	6950		72											35
			2.5x2	5220	13900		102											74
			3.5x1	3840	9730		82											52
45	10	6.35	2.5x1	3020	7850	70	74	112	18	90	20	11	17.5	11	48	58	PT1/8"	42
			2.5x2	5480	15700		104											81
	12	7.144	2.5x1	3550	8950	74	87	122	18	97	20	14	20	13	49	60	PT1/8"	43
			2.5x2	6440	17900		123											82
50	5	3.175	1.5x2	1410	5305	70	63	104	16	86	15	9	14	8.5	40	56	PT1/8"	49
			1.5x3	2000	7960		73											72
			3.5x1	1610	6190		63											57
	6	3.969	2.5x2	2980	11000	72	75	106	16	88	15	9	14	8.5	43	57	PT1/8"	82
			2.5x3	4220	16500		93											121
	8	4.762	2.5x2	3900	13020	75	88	116	18	95	20	11	17.5	11	45	59	PT1/8"	85
			2.5x3	5520	19530		112											125
	10	6.35	1.5x2	3725	10450	78	84	119	18	98	20	11	17.5	11	48	62	PT1/8"	54
			2.5x1	3190	8710		74											45
			2.5x2	5790	17420		104											88
			2.5x3	8200	26130		134											130
			3.5x1	4260	12190		84											63
	12	7.144	2.5x1	3700	10050	82	87	128	22	105	20	14	20	13	52	64	PT1/8"	46
			2.5x2	6710	20100		123											89
55	10	6.35	2.5x2	6005	19540	84	100	125	18	103	20	11	17.5	11	54	68	PT1/8"	95
			2.5x3	8150	29310		130											140
63	10	6.35	2.5x1	3510	11200	90	77	132	20	110	20	11	17.5	11	53	74	PT1/8"	55
			2.5x2	6370	22400		107											106
			2.5x3	9020	33600		137											156
	12	7.938	2.5x1	4770	13780	94	88	142	22	117	20	14	20	13	57	76	PT1/8"	59
			2.5x2	8650	27560		124											113
			2.5x3	12250	41340		160											167
	16	9.525	2.5x1	8050	23100	100	105	150	22	123	20	14	20	13	62	78	PT1/8"	72
			2.5x2	14600	46200		153											140
80	10	6.35	2.5x2	7130	28500	115	109	163	22	137	20	14	20	13	64	91	PT1/8"	129
			2.5x3	10100	42750		139											190
	12	7.938	2.5x2	9710	35560	120	125	169	22	143	25	14	20	13	67	93	PT1/8"	137
			2.5x3	13760	53340		159											202
	16	9.525	2.5x2	16450	59280	125	156	190	28	154	25	18	26	17.5	70	94	PT1/8"	170
			2.5x3	23300	88920		204											250

FDVC尺寸表

單位:mm

絲桿尺寸		鋼珠尺寸	循環圈數 圈x列	基本額定負荷		螺帽		法蘭			配合	螺絲孔			循環管凸出部		油孔	剛性	CAD
外徑	導程			動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	A	T	W	S	X	Y	Z	U	V	Q	kgf/μm
16	5	3.175	1.5x2	805	1525	31	90	54	12	41	15	5.5	9.5	5.5	20	23	M6x1P	39
			2.5x1	690	1270		80											33
			2.5x2	1250	2540		110											63
			3.5x1	920	1780		90											45
20	5	3.175	1.5x2	965	2070	35	90	58	12	46	15	5.5	9.5	5.5	22	27	M6x1P	47
			2.5x1	830	1730		80											40
			2.5x2	1510	3460		110											77
			3.5x1	1110	2420		90											55
	6	3.969	1.5x2	1285	2545	36	104	60	12	47	15	5.5	9.5	5.5	23	28	M6x1P	49
			2.5x1	1100	2120		92											41
			3.5x1	1470	2970		104											56
25	5	3.175	1.5x2	1065	2575	40	90	64	12	52	15	5.5	9.5	5.5	26	31	M6x1P	57
			2.5x1	910	2150		80											48
			2.5x2	1650	4300		110											92
			3.5x1	1210	3010		90											65
	6	3.969	1.5x2	1420	3215	42	104	68	12	55	15	5.5	9.5	5.5	28	33	M6x1P	58
			2.5x1	1210	2680		92											49
			2.5x2	2190	5360		128											94
			3.5x1	1610	3750		104											67
	10	4.762	1.5x2	1820	3840	45	136	72	16	58	15	6.6	11	6.5	29	34	M6x1P	60
			2.5x1	1560	3200		122											50
			3.5x1	2080	4480		136											69
28	5	3.175	1.5x2	1110	2960	44	90	70	12	56	15	6.6	11	6.5	28	34	M6x1P	62
			2.5x1	950	2470		80											52
			2.5x2	1720	4940		110											101
			3.5x1	1270	3460		90											72
	6	3.969	1.5x2	1480	3605	44	110	70	12	56	15	6.6	11	6.5	28	36	M6x1P	63
			2.5x1	1270	3000		98											53
			2.5x2	2300	6000		134											103
			3.5x1	1690	4200		110											73
32	5	3.175	1.5x2	1180	3410	50	90	76	12	63	15	6.6	11	6.5	30	38	M6x1P	69
			2.5x1	1010	2840		80											58
			2.5x2	1830	5680		110											112
			2.5x3	2590	8520		140											164
			3.5x1	1350	3980		90											80
	6	3.969	1.5x2	1560	4135	52	104	78	12	65	15	6.6	11	6.5	32	39	M6x1P	70
			2.5x1	1330	3450		92											59
			2.5x2	2410	6900		128											114
			3.5x1	1770	4830		104											81
	8	4.762	1.5x2	2010	5010	54	126	88	16	70	15	9	14	8.5	33	40	M6x1P	73
			2.5x1	1720	4180		110											61
			2.5x2	3120	8360		158											118
			3.5x1	2300	5850		126											84
	10	6.35	1.5x2	3000	6530	57	142	91	16	73	15	9	14	8.5	37	44	M8x1P	76
			2.5x1	2570	5440		122											64
			2.5x2	4660	10880		182											123
			3.5x1	3430	7620		142											88
36	6	3.969	2.5x1	1430	3950	55	92	82	12	68	15	6.6	11	6.5	32	42	M6x1P	65
			2.5x2	2600	7900		128											126
	10	6.35	1.5x2	3180	7410	62	144	104	18	82	20	11	17.5	11	40	49	M6x1P	83
			2.5x1	2720	6180		124											70
			2.5x2	4930	12360		184											136
			3.5x1	3630	8650		144											90
40	5	3.175	1.5x2	1280	4275	58	94	92	16	72	15	9	14	8.5	34	46	M8x1P	82
			2.5x1	1090	3560		84											69
			2.5x2	1980	7120		114											133
			2.5x3	2800	10680		144											196
			3.5x1	1450	4980		94											95
	6	3.969	1.5x2	1750	5300	60	108	94	16	76	15	9	14	8.5	36	47	PT1/8"	85
			2.5x1	1500	4420		96											71
			2.5x2	2720	8840		132											138
			2.5x3	3850	13260		168											202
			3.5x1	2000	6190		108											98
	8	4.762	1.5x2	2220	6320	62	126	96	16	78	15	9	14	8.5	38	48	PT1/8"	86
			2.5x1	1900	5270		110											73
			2.5x2	3450	10540		158											141
			3.5x1	2540	7380		126											100
	10	6.35	1.5x2	3370	8335	65	152	106	18	85	20	11	17.5	11	42	52	PT1/8"	91
			2.5x1	2880	6950		132											71
			2.5x2	5220	13900		192											148
			3.5x1	3840	9730		152											105
45	10	6.35	2.5x1	3020	7850	70	134	112	18	90	20	11	17.5	11	48	58	PT1/8"	84
			2.5x2	5480	15700		194											163
	12	7.144	2.5x1	3550	8950	74	158	122	18	97	20	14	20	13	49	60	PT1/8"	85
			2.5x2	6440	17900		230											165
50	5	3.175	1.5x2	1410	5305	70	107	104	16	86	15	9	14	8.5	40	56	PT1/8"	98
			1.5x3	2000	7960		127											144
			3.5x1	1610	6190		107											114
	6	3.969	2.5x2	2980	11000	72	134	106	16	88	15	9	14	8.5	43	57	PT1/8"	164
			2.5x3	4220	16500		170											242
	8	4.762	2.5x2 2.5x3	3900 5520	13020 19530	75	160 208	116	18	95	20	11	17.5	11	45	59	PT1/8"	170
																		250
	10	6.35	1.5x2	3725	10450	78	154	119	18	98	20	11	17.5	11	48	62	PT1/8"	119
			2.5x1	3190	8710		134											91
			2.5x2	5790	17420		194											177
			2.5x3	8200	23610		254											261
			3.5x1	4260	12190		154											126
	12	7.144	2.5x1	3700	10050	82	160	128	22	105	20	14	20	13	52	64	PT1/8"	92
			2.5x2	6710	20100		232											179
55	10	6.35	2.5x2	6005	19540	84	194	125	18	103	20	11	17.5	11	54	68	PT1/8"	191
			2.5x3	8510	29310		254											281
63	10	6.35	2.5x1	3510	11200	90	136	132	20	110	20	11	17.5	11	53	74	PT1/8"	110
			2.5x2	6370	22400		196											213
			2.5x3	9020	33600		256											313
	12	7.938	2.5x1	4760	13820	94	160	142	22	117	20	14	20	13	57	76	PT1/8"	112
			2.5x2	8650	27560		232											218
			2.5x3	12250	41340		304											322
	16	9.525	2.5x1	8050	23100	100	200	150	22	123	20	14	20	13	62	78	PT1/8"	144
			2.5x2	14600	46200		296											280
80	10	6.35	2.5x2	7130	28500	115	200	163	22	137	20	14	20	13	64	91	PT1/8"	258
			2.5x3	10100	42750		260											380
	12	7.938	2.5x2	9710	35560	120	232	169	22	143	25	14	20	13	67	93	PT1/8"	265
			2.5x3	13760	53340		302											391
	16	9.525	2.5x2	16450	59280	125	302	190	28	154	25	18	26	17.5	70	94	PT1/8"	339
			2.5x3	23300	88920		398											500

FOWC尺寸表

單位:mm

絲桿尺寸		鋼珠尺寸	循環圈數 圈x列	基本額定負荷 (kgf)		螺帽		法蘭					配合	螺絲孔			油孔	剛性	CAD
外徑	導程			動負荷 (1×10⁶ REV.) Ca	靜負荷 Co	Dg6	L	A	T	W	G	H	S	X	Y	Z	Q	kgf/μm
20	4	2.381	2.5x1x(2)	450	1060	40	50	63.5	11	51	21	42	10	5.5	9.5	5.5	M6x1P	32
			3.5x1x(2)	600	1480		60											49
	5	3.175	2.5x1x(2)	830	1730	44	56	67	11	55	26	52	15	5.5	9.5	5.5	M6x1P	40
			3.5x1x(2)	1110	2420		65											55
	6	3.969	2.5x1x(2)	1100	2120	48	67	71	11	59	27	54	15	5.5	9.5	5.5	M6x1P	41
	8	3.969	2.5x1x(2)	1100	2120	48	78	75	13	61	27	54	15	6.6	11	6.5	M6x1P	41
25	4	2.381	2.5x1x(2)	510	1355	46	50	69	11	57	26	52	15	5.5	9.5	5.5	M6x1P	43
			2.5x2x(2)	930	2710		74											84
	5	3.175	2.5x1x(2)	910	2150	50	55	73	11	61	28	56	15	5.5	9.5	5.5	M6x1P	48
			2.5x2x(2)	1650	4300		85											92
	6	3.969	2.5x1x(2)	1210	2680	53	62	76	11	64	29	58	15	5.5	9.5	5.5	M6x1P	49
			2.5x2x(2)	2190	5360		98											94
	8	4.762	2.5x1x(2)	1560	3200	58	77	85	13	71	32	64	15	6.6	11	6.5	M6x1P	50
	10	4.762	2.5x1x(2)	1560	3200	58	100	85	15	71	32	64	15	6.6	11	6.5	M6x1P	50
28	5	3.175	2.5x1x(2)	950	2470	55	56	83	12	69	31	62	15	6.6	11	6.5	M8x1P	52
			2.5x2x(2)	1720	4940		86											101
	6	3.969	2.5x1x(2)	1270	3000	55	63	83	12	69	31	62	15	6.6	11	6.5	M8x1P	53
			2.5x2x(2)	2300	6000		100											103
	10	4.762	1.5x1x(2)	1045	2120	60	74	93	15	76	36	72	15	9	14	8.5	M8x1P	34
32	4	2.381	2.5x1x(2)	565	1750	54	50	81	12	67	32	64	15	6.6	11	6.5	M6x1P	52
			2.5x2x(2)	1020	3500		76											101
	5	3.175	2.5x1x(2)	1010	2840	58	57	85	12	71	32	64	15	6.6	11	6.5	M8x1P	58
			2.5x2x(2)	1830	5680		87											112
	6	3.969	2.5x1x(2)	1330	3450	62	63	88	12	75	34	68	15	6.6	11	6.5	M8x1P	59
			2.5x2x(2)	2410	6900		99											114
	8	4.762	1.5x1x(2)	1110	2510	66	64	100	15	82	38	76	15	9	14	8.5	M8x1P	37
			2.5x2x(2)	1720	4180		80											61
	10	6.35	1.5x1x(2)	1660	3260	74	78	108	15	90	41	82	15	9	14	8.5	M6x1P	39
			2.5x1x(2)	2570	5440		97											64
	12	6.35	1.5x1x(2)	1660	3260	74	88	108	18	90	41	82	15	9	14	8.5	M8x1P	39
			2.5x1x(2)	2570	5440		110											64
36	5	3.175	2.5x1x(2)	1060	3210	65	60	98	15	82	38	76	15	9	14	8.5	M8x1P	64
			2.5x2x(2)	1920	6420		90											123
	6	3.969	2.5x1x(2)	1430	3950	65	66	98	15	82	38	76	15	9	14	8.5	M8x1P	65
			2.5x2x(2)	2600	7900		102											126
	10	6.35	1.5x1x(2)	1750	3710	75	81	118	18	98	45	90	15	11	17.5	11	M8x1P	43
			2.5x1x(2)	2720	6180		103											70
40	5	3.175	2.5x1x(2)	1090	3560	67	60	101	15	83	39	78	15	9	14	8.5	M8x1P	69
			2.5x2x(2)	1980	7120		90											133
	6	3.969	2.5x1x(2)	1500	4420	70	66	104	15	86	40	80	15	9	14	8.5	PT1/8"	71
			2.5x2x(2)	2720	8840		102											138
	8	4.762	2.5x1x(2)	1900	5270	74	83	108	15	90	41	82	15	9	14	8.5	PT1/8"	73
			2.5x2x(2)	3450	10540		131											141
	10	6.35	1.5x1x(2)	1860	4710	82	81	124	18	102	47	94	20	11	17.5	11	PT1/8"	47
			2.5x2x(2)	2880	6950		103											76
			3.5x1x(2)	3850	9730		121											105
	12	6.35	2.5x1x(2)	2880	6950	86	112	128	18	106	48	96	20	11	17.5	11	PT1/8"	76
45	10	6.35	2.5x1x(2)	3020	7850	88	101	132	18	110	50	100	20	11	17.5	11	PT1/8"	84
	12	7.144	2.5x1x(2)	3550	8950	90	112	132	18	110	50	100	20	11	17.5	11	PT1/8"	85
50	5	3.175	2.5x1x(2)	1210	4420	80	60	114	15	96	43	86	15	9	14	8.5	PT1/8"	83
	6	3.969	2.5x2x(2)	2980	11000	84	103	118	15	100	45	90	15	9	14	8.5	PT1/8"	164
	8	4.762	2.5x2x(2)	3900	13020	87	134	129	18	107	49	98	20	11	17.5	11	PT1/8"	170
	10	6.35	2.5x1x(2)	3190	8710	93	101	135	18	113	51	102	20	11	17.5	11	PT1/8"	91
			2.5x2x(2)	5790	17420		161											177
			3.5x1x(2)	4260	12190		121											126
	12	7.144	2.5x1x(2)	3700	10050	100	116	146	22	122	55	110	20	14	20	13	PT1/8"	92
55	10	6.35	2.5x1x(2)	3310	9770	102	101	144	18	122	54	108	20	11	17.5	11	PT1/8"	98
			2.5x2x(2)	6005	19540		161											191
63	10	6.35	2.5x1x(2)	3510	11200	108	105	154	22	130	58	116	20	14	20	13	PT1/8"	110
			2.5x2x(2)	6370	22400		165											213
	12	7.938	2.5x1x(2)	4770	13780	115	124	161	22	137	61	122	20	14	20	13	PT1/8"	113

新亚洲激情熟女视频,日韩欧美乱码一二三区精品黑人,97超碰在线久草,一级黄片录像视频

系統集成方案

外循壞系列
