產品簡介

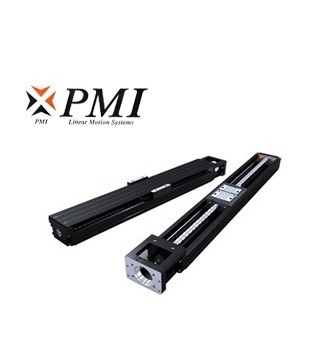

	集PMI 直線導軌與滾珠絲桿的技術與經驗，結合螺帽與滑塊的一體化設計，并搭配高剛性的U型軌較佳化斷面，可達到較佳的空間利用及大幅減少安裝的時間，確保其高剛性與高精度的要求，而其鋼珠滾動面采用2列歌德式圓弧及45°接觸角的優越設計，更提供了四方向的負荷能力。
	產品特性
	?四方向等負荷	?省空間
	?高剛性	?高精度

KM20 標準型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	F	總重量
軌道長度 L	總長度 L₁	A型	B型	E	n	E₁	F	A型	B型
100	159	41.8	-	20	2	2.5	105	0.473	-
150	209	91.8	46.8	15	3	2.5	155	0.593	0.693
200	259	141.8	96.8	40	3	2.5	205	0.713	0.813

KM20 防護罩型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	A型	B型	A型	B型
100	159	41.8	-	0.764	-
150	209	91.8	46.8	0.776	0.879
200	259	141.8	96.8	0.788	0.891

KM26 標準型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	N₁	F	總重量
軌道長度 L	總長度 L₁	A型	B型	E	n	E₁	N₁	F	A型	B型
150	220	70	-	35	2	35	2	80	0.98	-
200	270	120	55	20	3	20	2	160	1.18	1.37
250	320	170	105	45	3	45	2	160	1.38	1.57
300	370	220	155	30	4	30	2	240	1.59	1.78

KM26 防護罩型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	A型	B型	A型	B型
150	220	70	-	1.06	-
200	270	120	55	1.26	1.45
250	320	170	105	1.46	1.65
300	370	220	155	1.67	1.86

KM30 標準型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	F	總重量
軌道長度 L	總長度 L₁	A型	B型	E	n	E₁	n₁	F	A型	B型
150	220	54.5	-	25	2	25	2	100	1.5	-
200	270	104.5	-	50	2	50	2	100	1.81	-
300	370	204.5	128	50	3	50	2	200	2.39	2.74
400	470	304.5	228	50	4	100	2	200	2.98	3.33
500	570	404.5	328	50	5	50	3	200	3.68	4.03
600	670	504.5	428	50	6	100	3	200	4.29	4.64

KM30 防護罩型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	A型	B型	A型	B型
150	220	54.5	-	1.7	-
200	270	104.5	-	2.01	-
300	370	204.5	128	2.59	3.04
400	470	304.5	228	3.21	3.66
300	570	404.5	328	3.92	4.37
600	670	504.5	428	4.54	4.99

KM30 標準型(C,D型)尺寸表

注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	F	總重量
軌道長度 L	總長度 L₁	C型	D型	E	n	E₁	n₁	F	C型	D型
150	220	78.8	26.6	25	2	25	2	100	1.4	1.63
200	270	128.8	76.6	50	2	50	2	100	1.69	1.92
300	370	228.8	176.6	50	3	50	2	200	2.28	2.51
400	470	328.8	276.6	50	4	100	2	200	2.88	3.11
500	570	428.8	376.6	50	5	50	3	200	3.56	3.79
600	670	528.8	476.6	50	6	100	3	200	4.17	4.4

KM30 防護罩型(C,D型)尺寸表

注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	C型	D型	C型	D型
150	220	78.8	26.6	1.51	1.76
200	270	128.8	76.6	1.82	2.07
300	370	228.8	176.6	2.45	2.70
400	470	328.8	276.6	3.09	3.34
300	570	428.8	376.6	3.82	4.07
600	670	528.8	476.6	4.47	4.72

KM33 標準型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	F	總重量
軌道長度 L	總長度 L₁	A型	B型	E	n	E₁	n₁	F	A型	B型
150	220	54.5	-	25	2	25	2	100	1.67	-
200	270	104.5	-	50	2	50	2	100	1.98	-
300	370	204.5	128	50	3	50	2	200	2.56	2.91
400	470	304.5	228	50	4	100	2	200	3.15	3.5
500	570	404.5	328	50	5	50	3	200	3.85	4.2
600	670	504.5	428	50	6	100	3	200	4.46	4.81

KM33 防護罩型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	A型	B型	A型	B型
150	220	54.5	-	1.87	-
200	270	104.5	-	2.18	-
300	370	204.5	128	2.76	3.21
400	470	304.5	228	3.38	3.83
300	570	404.5	328	4.09	4.54
600	670	504.5	428	4.71	5.16

KM33 標準型(C,D型)尺寸表

注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	F	總重量
軌道長度 L	總長度 L₁	C型	D型	E	n	E₁	n₁	F	C型	D型
150	220	78.8	26.6	25	2	25	2	100	1.57	1.8
200	270	128.8	76.6	50	2	50	2	100	1.86	2.09
300	370	228.8	176.6	50	3	50	2	200	2.45	2.68
400	470	328.8	276.6	50	4	100	2	200	3.05	3.28
500	570	428.8	376.6	50	5	50	3	200	3.73	3.96
600	670	528.8	476.6	50	6	100	3	200	4.34	4.57

KM33 防護罩型(C,D型)尺寸表

注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	C型	D型	C型	D型
150	220	78.8	26.6	1.68	1.93
200	270	128.8	76.6	1.99	2.24
300	370	228.8	176.6	2.62	2.87
400	470	328.8	276.6	3.26	3.51
300	570	428.8	376.6	2.99	4.24
600	670	528.8	476.6	4.64	4.89

KM45 標準型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	總重量
軌道長度 L	總長度 L₁	A型	B型	E	n	E₁	n₁	A型	B型
340	437	208.2	100.4	70	3	70	2	6.78	7.98
440	537	308.2	200.4	70	4	20	3	8.01	9.27
540	637	408.2	300.4	70	5	70	3	9.37	10.57
640	737	508.2	400.4	70	6	20	4	10.68	11.88
740	837	608.2	500.4	70	7	70	4	12.08	13.28
940	1037	808.2	700.4	70	9	70	5	14.37	15.57

KM45 防護罩型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	A型	B型	A型	B型
340	437	208.2	100.4	7.38	8.78
440	537	308.2	200.4	8.67	10.07
540	637	408.2	300.4	9.97	11.37
640	737	508.2	400.4	11.28	12.68
740	837	608.2	500.4	12.68	14.08
940	1037	808.2	700.4	14.97	16.37

KM45 標準型(C,D型)尺寸表

注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	總重量
軌道長度 L	總長度 L₁	C型	D型	E	n	E₁	n₁	C型	D型
340	437	244.7	173.4	70	3	70	2	6.38	7.18
440	537	344.7	273.4	70	4	20	3	7.67	8.47
540	637	444.7	373.4	70	5	70	3	8.97	9.77
640	737	544.7	473.4	70	6	20	4	10.28	11.08
740	837	644.7	573.4	70	7	70	4	11.68	12.48
940	1037	844.7	773.4	70	9	70	5	13.97	14.77

KM45 防護罩型(C,D型)尺寸表

注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	C型	D型	C型	D型
340	437	244.7	173.4	6.58	7.58
440	537	344.7	273.4	7.87	8.87
540	637	444.7	373.4	9.17	10.17
640	737	544.7	473.4	10.48	11.48
740	837	644.7	573.4	11.88	12.88
940	1037	844.7	773.4	14.17	15.17

KM46 標準型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	總重量
軌道長度 L	總長度 L₁	A型	B型	E	n	E₁	n₁	A型	B型
340	438	208.2	100.4	70	3	70	2	7.65	8.85
440	538	308.2	200.4	70	4	20	3	8.94	10.14
540	638	408.2	300.4	70	5	70	3	10.24	11.44
640	738	508.2	400.4	70	6	20	4	11.55	12.75
740	838	608.2	500.4	70	7	70	4	12.95	14.15
940	1038	808.2	700.4	70	9	70	5	15.24	16.44

KM46 防護罩型(A,B型)尺寸表	×關閉窗口

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	A型	B型	A型	B型
340	438	208.2	100.4	8.25	9.65
440	538	308.2	200.4	9.54	10.94
540	638	408.2	300.4	10.84	12.24
640	738	508.2	400.4	12.15	13.55
740	838	608.2	500.4	13.55	14.95
940	1038	808.2	700.4	15.84	17.24

KM46 標準型(C,D型)尺寸表

注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	總重量
軌道長度 L	總長度 L₁	C型	D型	E	n	E₁	n₁	C型	D型
340	438	244.7	173.4	70	3	70	2	7.25	8.05
440	538	344.7	273.4	70	4	20	3	8.54	9.34
540	638	444.7	373.4	70	5	70	3	9.84	10.64
640	738	544.7	473.4	70	6	20	4	11.15	11.95
740	838	644.7	573.4	70	7	70	4	12.55	13.35
940	1038	844.7	773.4	70	9	70	5	14.84	15.64

KM46 防護罩型(C,D型)尺寸表

注*: D型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	C型	D型	C型	D型
340	438	244.7	173.4	7.45	8.45
440	538	344.7	273.4	8.74	9.74
540	638	444.7	373.4	10.04	11.04
640	738	544.7	473.4	11.35	12.75
740	838	644.7	573.4	12.75	13.75
940	1038	844.7	773.4	15.04	16.04

KM55 標準型(A,B型)尺寸表	× 關閉窗口

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	總重量
軌道長度 L	總長度 L₁	A型	B型	E	n	E₁	n₁	A型	B型
980	1089	828	699	40	7	90	5	19.90	21.62
1080	1189	928	799	15	8	40	6	21.63	23.35
1180	1289	1028	899	65	8	90	6	23.36	25.08
1280	1389	1128	999	40	9	40	7	25.09	26.81
1380	1489	1228	1099	15	10	90	7	26.82	28.54

KM55 防護罩型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	A型	B型	A型	B型
980	1089	828	699	21.78	24.25
1080	1189	928	799	23.61	26.08
1180	1289	1028	899	25.44	27.91
1280	1389	1128	999	27.26	29.73
1380	1489	1228	1099	29.09	31.56

KM65 標準型(A,B型)尺寸表	×關閉窗口

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		E	n	E₁	n₁	總重量
軌道長度 L	總長度 L₁	A型	B型	E	n	E₁	n₁	A型	B型
980	1098	800	655	40	7	90	5	31.60	34.60
1180	1298	1000	855	65	8	90	6	37.00	40.00
1380	1498	1200	1055	90	9	90	7	42.40	45.40
1680	1798	1500	1355	90	11	40	9	50.50	53.50

KM65 防護罩型(A,B型)尺寸表

注*: B型的最大行程為兩個滑塊螺帽緊密連接的數值

單位:mm

軌道長度 L	總長度 L₁	最大行程范圍		總重量
軌道長度 L	總長度 L₁	A型	B型	A型	B型
980	1098	800	655	31.60	34.60
1180	1298	1000	855	37.00	40.00
1380	1498	1200	1055	42.40	45.40
1680	1798	1500	1355	50.50	53.50
