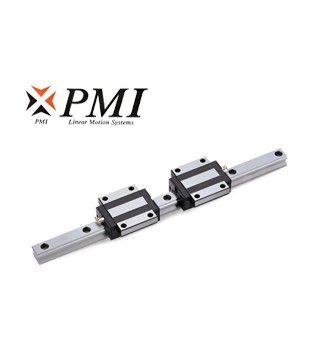

產品簡介 | |||
| MSA系列直線導軌采用4列圓弧接觸式及45°觸角的鋼珠列設計，提供徑向、反徑向及橫方向四方向的相同額定負荷能力，無論X、Y、Z等軸的各種安裝方式都可以使用，并且可在維持低摩擦阻力情況下均勻的施以預壓，增強四個受力方向的剛性，特別適合高精度與高負荷的運動方式。 專利的潤滑油路設計，能夠均勻的將潤滑油脂注入每個循環回路，無論各種安裝方式都可以獲得最佳的潤滑效果，并且提升整體的行走順暢度與使用壽命，實現高精度、高可靠度及平滑穩定的直線運動需求。 | |||
產品特性 | |||
| ?高剛性，四方向等負荷設計 | ?具自動調心能力 | ||
| ?行走順暢度佳，低噪音 | ?具互換之特性 | ||
| MSA A/LA尺寸表 | |
 | |
注: 規格55與65的需求,請選用MSA-E / MSA-LE之型號
注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C100
可利用下式C=C100 × 1.26
| 單位:mm |
| 型號 | 外形尺寸 | 滑塊尺寸 | ||||||||||||||
| 高度 H | 寬度 W | 長度 L | W2 | H2 | B | C | S × l | L1 | T | T1 | N | G | K | d1 | 油嘴規格 | |
| MSA 15A | 24 | 47 | 56.3 | 16 | 4.2 | 38 | 30 | M5 × 11 | 39.3 | 7 | 11 | 4.3 | 7 | 5.7 | 3.3 | G-M4 |
| MSA 20A MSA 20LA | 30 | 63 | 72.9 88.8 | 21.5 | 5 | 53 | 40 | M6 × 10 | 51.3 67.2 | 7 | 10 | 5 | 12 | 5.8 | 3.3 | G-M6 |
| MSA 25A MSA 25LA | 36 | 70 | 81.6 100.6 | 23.5 | 6.5 | 57 | 45 | M8 × 16 | 59 78 | 11 | 16 | 6 | 12 | 5.8 | 3.3 | G-M6 |
| MSA 30A MSA 30LA | 42 | 90 | 97 119.2 | 31 | 8 | 72 | 52 | M10 × 18 | 71.4 93.6 | 11 | 18 | 7 | 12 | 6.8 | 3.3 | G-M6 |
| MSA 35A MSA 35LA | 48 | 100 | 111.2 136.6 | 33 | 9.5 | 82 | 62 | M10 × 21 | 81 106.4 | 13 | 21 | 8 | 11.5 | 8.6 | 3.3 | G-M6 |
| MSA 45A MSA 45LA | 60 | 120 | 137.7 169.5 | 37.5 | 10 | 100 | 80 | M12 × 25 | 102.5 134.3 | 13 | 25 | 10 | 13.5 | 10.6 | 3.3 | G-PT1/8 |
| 型號 | 導軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | ||||||||||
| 寬度 W1 | 高度 H1 | 節距 P | E std. | D × h × d | 動負荷C kN | 靜負荷Co kN | Mp kN-m | MY kN-m | MR kN-m | 滑塊 kg | 導軌 kg/m | |||
| 單* | 雙* | 單* | 雙* | |||||||||||
| MSA 15A | 15 | 15 | 60 | 20 | 7.5 × 5.3 × 4.5 | 11.8 | 18.9 | 0.12 | 0.68 | 0.12 | 0.68 | 0.14 | 0.18 | 1.5 |
| MSA 20A MSA 20LA | 20 | 18 | 60 | 20 | 9.5 × 8.5 × 6 | 19.2 23.3 | 29.5 39.3 | 0.23 0.39 | 1.42 2.23 | 0.23 0.39 | 1.42 2.23 | 0.29 0.38 | 0.4 0.52 | 2.4 |
| MSA 25A MSA 25LA | 23 | 22 | 60 | 20 | 11 × 9 × 7 | 28.1 34.4 | 42.4 56.5 | 0.39 0.67 | 2.20 3.52 | 0.39 0.67 | 2.20 3.52 | 0.48 0.63 | 0.62 0.82 | 3.4 |
| MSA 30A MSA 30LA | 28 | 26 | 80 | 20 | 14 × 12 × 9 | 39.2 47.9 | 57.8 77.0 | 0.62 1.07 | 3.67 5.81 | 0.62 1.07 | 3.67 5.81 | 0.79 1.05 | 1.09 1.43 | 4.8 |
| MSA 35A MSA 35LA | 34 | 29 | 80 | 20 | 14 × 12 × 9 | 52.0 63.6 | 75.5 100.6 | 0.93 1.60 | 5.47 8.67 | 0.93 1.60 | 5.47 8.67 | 1.25 1.77 | 1.61 2.11 | 6.6 |
| MSA 45A MSA 45LA | 45 | 38 | 105 | 22.5 | 20 × 17 × 14 | 83.8 102.4 | 117.9 157.3 | 1.81 2.13 | 10.67 16.95 | 1.81 2.13 | 10.67 16.95 | 2.57 3.43 | 2.98 3.9 | 11.5 |
| MSA E/LE尺寸表 | |
 | 型 號螺栓規格S1S2MSA 15M5M4MSA 20M6M5MSA 25M8M6MSA 30M10M8MSA 35M10M8MSA 45M12M10MSA 55M14M12MSA 65M16M14 |
注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C100
可利用下式C=C100 × 1.26
| 單位:mm |
| 型號 | 外形尺寸 | 滑塊尺寸 | |||||||||||||||
| 高度 H | 寬度 W | 長度 L | W2 | H2 | B | C | S × l | L1 | T | T1 | T2 | N | G | K | d1 | 油嘴規格 | |
| MSA 15E | 24 | 47 | 56.3 | 16 | 4.2 | 38 | 30 | M5 × 7 | 39.3 | 7 | 11 | 7 | 4.3 | 7 | 5.7 | 3.3 | G-M4 |
| MSA 20E MSA 20LE | 30 | 63 | 72.9 88.8 | 21.5 | 5 | 53 | 40 | M6 × 10 | 51.3 67.2 | 7 | 10 | 10 | 5 | 12 | 5.8 | 3.3 | G-M6 |
| MSA 25E MSA 25LE | 36 | 79 | 81.6 100.6 | 23.5 | 6.5 | 57 | 45 | M8 × 10 | 59 78 | 11 | 16 | 10 | 6 | 12 | 5.8 | 3.3 | G-M6 |
| MSA 30E MSA 30LE | 42 | 90 | 97 119.2 | 31 | 8 | 72 | 52 | M10 × 10 | 71.4 93.6 | 11 | 18 | 10 | 7 | 12 | 6.8 | 3.3 | G-M6 |
| MSA 35E MSA 35LE | 48 | 100 | 111.2 136.6 | 33 | 9.5 | 82 | 62 | M10 × 13 | 81 106.4 | 13 | 21 | 13 | 8 | 11.5 | 8.6 | 3.3 | G-M6 |
| MSA 45E MSA 45LE | 60 | 120 | 137.7 169.5 | 37.5 | 10 | 100 | 80 | M12 × 15 | 102.5 134.3 | 13 | 25 | 15 | 10 | 13.5 | 10.6 | 3.3 | G-PT 1/8 |
| MSA 55E MSA 55LE | 70 | 140 | 161.5 199.5 | 43.5 | 13 | 116 | 95 | M14 × 17 | 119.5 157.5 | 19 | 32 | 17 | 11 | 13.5 | 8.9 | 3.3 | G-PT 1/8 |
| MSA 65E MSA 65LE | 90 | 170 | 199 253 | 53.5 | 15 | 142 | 110 | M16 × 23 | 149 203 | 21.5 | 37 | 23 | 19 | 13.5 | 8.9 | 3.3 | G-PT 1/8 |
| 型號 | 導軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | ||||||||||
| 寬度 W1 | 高度 H1 | 節距 P | E std. | D × h × d | 動負荷C kN | 靜負荷Co kN | Mp kN-m | MY kN-m | MR kN-m | 滑塊 kg | 導軌 kg/m | |||
| 單* | 雙* | 單* | 雙* | |||||||||||
| MSA 15E | 15 | 15 | 60 | 20 | 7.5 × 5.3 × 4.5 | 11.8 | 18.9 | 0.12 | 0.68 | 0.12 | 0.68 | 0.14 | 0.18 | 1.5 |
| MSA 20E MSA 20LE | 20 | 18 | 60 | 20 | 9.5 × 8.5 × 6 | 19.2 23.3 | 29.5 39.3 | 0.23 0.39 | 1.42 2.23 | 0.23 0.39 | 1.42 2.23 | 0.29 0.38 | 0.4 0.52 | 2.4 |
| MSA 25E MSA 25LE | 23 | 22 | 60 | 20 | 11 × 9 × 7 | 28.1 34.4 | 42.4 56.6 | 0.39 0.67 | 2.20 3.52 | 0.39 0.67 | 2.20 3.52 | 0.48 0.63 | 0.62 0.82 | 3.4 |
| MSA 30E MSA 30LE | 28 | 26 | 80 | 20 | 14 × 12 × 9 | 39.2 47.9 | 57.8 77.0 | 0.62 1.07 | 3.67 5.81 | 0.62 1.07 | 3.67 5.81 | 0.79 1.05 | 1.09 1.43 | 4.8 |
| MSA 35E MSA 35LE | 34 | 29 | 80 | 20 | 14 × 12 × 9 | 52.0 63.6 | 75.5 100.6 | 0.93 1.60 | 5.47 8.67 | 0.93 1.60 | 5.47 8.67 | 1.25 1.67 | 1.61 2.11 | 6.6 |
| MSA 45E MSA 45LE | 45 | 38 | 105 | 22.5 | 20 × 17 × 14 | 83.8 102.4 | 117.9 157.3 | 1.81 3.13 | 10.67 16.95 | 1.81 3.13 | 10.67 16.95 | 2.57 3.43 | 2.98 3.9 | 11.5 |
| MSA 55E MSA 55LE | 53 | 44 | 120 | 30 | 23 × 20 × 16 | 123.6 151.1 | 169.8 226.4 | 3.13 5.40 | 17.57 28.11 | 3.13 5.40 | 17.57 28.11 | 4.50 6.00 | 4.17 5.49 | 15.5 |
| MSA 65E MSA 65LE | 63 | 53 | 150 | 35 | 26 × 22 × 18 | 198.8 253.5 | 265.3 375.9 | 6.11 11.84 | 33.71 57.32 | 6.11 11.84 | 33.71 57.32 | 8.36 11.84 | 8.73 11.89 | 21.9 |
| MSA S/LS尺寸表 | ×關閉窗口 |
 | |
注*: 單:單滑塊 / 雙:雙滑塊緊密接觸
注: 滾珠型系列線性滑軌基本額定動負荷的額定疲勞壽命為50km，將50km的額定疲勞壽命的C換算成100km的額定疲勞壽命的C100
可利用下式C=C100 × 1.26
| 單位:mm |
| 型號 | 外形尺寸 | 滑塊尺寸 | |||||||||||||
| 高度 H | 寬度 W | 長度 L | W2 | H2 | B | C | S × l | L1 | T | N | G | K | d1 | 油嘴規格 | |
| MSA 15S | 28 | 34 | 56.3 | 9.5 | 4.2 | 26 | 26 | M4 x 5 | 39.3 | 7.2 | 8.3 | 7 | 5.7 | 3.3 | G-M4 |
| MSA 20S MSA 20LS | 30 | 44 | 72.9 88.8 | 12 | 5 | 32 | 36 50 | M5 x 6 | 51.3 67.2 | 8 | 5 | 12 | 5.8 | 3.3 | G-M6 |
| MSA 25S MSA 25LS | 40 | 48 | 81.6 100.6 | 12.5 | 6.5 | 35 | 35 50 | M6 x 8 | 59 78 | 10 | 10 | 12 | 5.8 | 3.3 | G-M6 |
| MSA 30S MSA 30LS | 45 | 60 | 97 119.2 | 16 | 8 | 40 | 40 60 | M8 x 10 | 71.4 93.6 | 11.7 | 10 | 12 | 6.8 | 3.3 | G-M6 |
| MSA 35S MSA 35LS | 55 | 70 | 111.2 136.6 | 18 | 9.5 | 50 | 50 72 | M8 x 12 | 81 106.4 | 12.7 | 15 | 11.5 | 8.6 | 3.3 | G-M6 |
| MSA 45S MSA 45LS | 70 | 86 | 137.7 169.5 | 20.5 | 10 | 60 | 60 80 | M10 x 17 | 102.5 134.3 | 16 | 20 | 13.5 | 10.6 | 3.3 | G-PT1/8 |
| MSA 55S MSA 55LS | 80 | 100 | 161.5 199.5 | 23.5 | 13 | 75 | 75 95 | M12 x 18 | 119.5 157.5 | 18 | 21 | 13.5 | 8.9 | 3.3 | G-PT1/8 |
| MSA 65S MSA 65LS | 90 | 126 | 199 253 | 31.5 | 15 | 76 | 70 120 | M16 x 20 | 149 203 | 23 | 19 | 13.5 | 8.9 | 3.3 | G-PT1/8 |
| 型號 | 導軌尺寸 | 基本額定負荷 | 容許靜力矩 | 重量 | ||||||||||
| 寬度 W1 | 高度 H1 | 節距 P | E std. | D × h × d | 動負荷C kN | 靜負荷Co kN | Mp kN-m | MY kN-m | MR kN-m | 滑塊 kg | 導軌 kg/m | |||
| 單* | 雙* | 單* | 雙* | |||||||||||
| MSA 15S | 15 | 15 | 60 | 20 | 7.5 x 5.3 x 4.5 | 11.8 | 18.9 | 0.12 | 0.68 | 0.12 | 0.68 | 0.14 | 0.18 | 1.5 |
| MSA 20S MSA 20LS | 20 | 18 | 60 | 20 | 9.5 x 8.5 x 6 | 19.2 23.3 | 29.5 39.3 | 0.23 0.39 | 1.42 2.23 | 0.23 0.39 | 1.42 2.23 | 0.29 0.38 | 0.3 0.39 | 2.4 |
| MSA 25S MSA 25LS | 23 | 22 | 60 | 20 | 11 x 9 x7 | 28.1 34.4 | 42.4 56.6 | 0.39 0.67 | 2.20 3.52 | 0.39 0.67 | 2.20 3.52 | 0.48 0.63 | 0.52 0.68 | 3.4 |
| MSA 30S MSA 30LS | 28 | 26 | 80 | 20 | 14 x 12 x 9 | 39.2 47.9 | 57.8 77.0 | 0.62 1.07 | 3.67 5.81 | 0.62 1.07 | 3.67 5.81 | 0.79 1.05 | 0.86 1.12 | 4.8 |
| MSA 35S MSA 35LS | 34 | 29 | 80 | 20 | 14 x 12 x 9 | 52.0 63.6 | 75.5 100.6 | 0.93 1.60 | 5.47 8.67 | 0.93 1.60 | 5.47 8.67 | 1.25 1.67 | 1.45 1.9 | 6.6 |
| MSA 45S MSA 45LS | 45 | 38 | 105 | 22.5 | 20 x 17 x 14 | 83.8 102.4 | 117.9 157.3 | 1.81 3.13 | 10.67 16.95 | 1.81 3.13 | 10.67 16.95 | 2.57 3.43 | 2.83 3.7 | 11.5 |
| MSA 55S MSA 55LS | 53 | 44 | 120 | 30 | 23 x 20 x 16 | 123.6 151.1 | 169.8 226.4 | 3.13 5.40 | 17.57 28.11 | 3.13 5.40 | 17.57 28.11 | 4.50 6.00 | 4.12 4.91 | 15.5 |
| MSA 65S MSA 65LS | 63 | 53 | 150 | 35 | 26 x 22 x 18 | 198.8 253.5 | 265.3 375.9 | 6.11 11.84 | 33.71 57.32 | 6.11 11.84 | 33.71 57.32 | 8.36 11.84 | 6.43 8.76 | 21.9 |
