系統集成方案

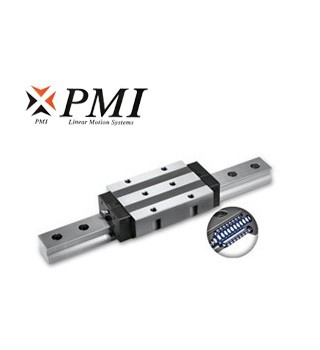

滾柱鏈帶型SMR系列

產品簡介?SMR系列帶保持器滾柱型線性導軌由于使用滾柱滾動體取代一般的鋼珠滾動體，因此在相同尺寸的線性導軌上可提供更高的剛性與負載能力，另SMR系列搭配滾柱鏈帶式的專利設計，更可使其運行更為穩定順暢，特別適用于講求高精度、高負載與高剛性的設備需求。?產品特性???超重負荷??四方向負荷的最佳化設計??超高剛性??滾柱鏈帶式設計，

產品簡介
	SMR系列帶保持器滾柱型線性導軌由于使用滾柱滾動體取代一般的鋼珠滾動體，因此在相同尺寸的線性導軌上可提供更高的剛性與負載能力，另SMR系列搭配滾柱鏈帶式的專利設計，更可使其運行更為穩定順暢，特別適用于講求高精度、高負載與高剛性的設備需求。
	產品特性
	? 超重負荷	? 四方向負荷的最佳化設計
	? 超高剛性	? 滾柱鏈帶式設計，行走順暢度佳
	? 低噪音，潤滑效果佳

SMR E/LE尺寸表
	型號螺栓規格S1S2SMR 25M8M6SMR 30M10M8SMR 35M10M8SMR 45M12M10SMR 55M14M12SMR 65M16M14

注^*: 單:單滑塊 / 雙:雙滑塊緊密接觸

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	C₂	S	L₁	T	T₁	T₂	T₃	N	G	K	e₁	G₁	油嘴規格
SMR 25E SMR 25LE	36	70	97.5 115.5	23.5	4.8	57	45	40	M8	65.5 83.5	9.5	20.2	10	5.8	6	12	6.6	6.5	M6	G-M6
SMR 30E SMR 30LE	42	90	112.4 135.2	31	6	72	52	44	M10	75.9 98.7	10	21.6	13	6.7	7	12	8	7	M6	G-M6
SMR 35E SMR 35LE	48	100	125.3 153.5	33	6.5	82	62	52	M10	82.3 110.5	12	27.5	15	9.5	8	12	8	7	M6	G-M6
SMR 45E SMR 45LE	60	120	154.2 189.4	37.5	8	100	80	60	M12	106.5 141.7	14.5	35.5	15	12.5	10	13.5	10	8	M6	G-PT 1/8
SMR 55E SMR 55LE	70	140	185.4 235.4	43.5	10	116	95	70	M14	129.5 179.5	17.5	41	18	15.5	11	13.5	12	7.95	M6	G-PT 1/8
SMR 65LE	90	170	300.4	53.5	12	142	110	82	M16	230	19.5	56	20	26	16.5	13.5	12	8	M6	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
SMR 25E SMR 25LE	23	23.5	30	20	11 × 9 × 7	27.4 33.1	57.4 73.3	0.63 1.01	3.63 5.49	0.63 1.01	3.63 5.49	0.66 0.84	0.75 0.95	3.5
SMR 30E SMR 30LE	28	27.5	40	20	14 × 12 × 9	39.5 49.4	82.7 110.3	1.01 1.78	5.90 9.60	1.01 1.78	5.90 9.60	1.15 1.53	1.4 1.72	5
SMR 35E SMR 35LE	34	30.5	40	20	14 × 12 × 9	55.6 69.6	117.0 156.0	1.63 2.86	9.59 15.57	1.63 2.86	9.59 15.27	1.98 2.63	1.95 2.45	7
SMR 45E SMR 45LE	45	37	52.5	22.5	20 × 17 × 14	89.3 110.6	184.1 242.2	3.27 5.6	18.48 29.56	3.27 5.6	18.48 29.56	4.18 5.5	3.9 4.5	11.2
SMR 55E SMR 55LE	53	43	60	30	23 × 20 × 16	127.8 163.2	256.5 351.0	5.51 10,16	30.89 53.02	5.51 10,16	30.89 53.02	6.96 9.52	6 7.9	15.6
SMR 65LE	63	52	75	35	26 × 22 × 18	263.5	583.7	21.49	111.99	21.49	111.99	18.73	17.6	22.4

SMR E/LE尺寸表
	型號螺栓規格S1S2SMR 25M8M6SMR 30M10M8SMR 35M10M8SMR 45M12M10SMR 55M14M12SMR 65M16M14

注^*: 單:單滑塊 / 雙:雙滑塊緊密接觸

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	C₂	S	L₁	T	T₁	T₂	T₃	N	G	K	e₁	G₁	油嘴規格
SMR 25E SMR 25LE	36	70	97.5 115.5	23.5	4.8	57	45	40	M8	65.5 83.5	9.5	20.2	10	5.8	6	12	6.6	6.5	M6	G-M6
SMR 30E SMR 30LE	42	90	112.4 135.2	31	6	72	52	44	M10	75.9 98.7	10	21.6	13	6.7	7	12	8	7	M6	G-M6
SMR 35E SMR 35LE	48	100	125.3 153.5	33	6.5	82	62	52	M10	82.3 110.5	12	27.5	15	9.5	8	12	8	7	M6	G-M6
SMR 45E SMR 45LE	60	120	154.2 189.4	37.5	8	100	80	60	M12	106.5 141.7	14.5	35.5	15	12.5	10	13.5	10	8	M6	G-PT 1/8
SMR 55E SMR 55LE	70	140	185.4 235.4	43.5	10	116	95	70	M14	129.5 179.5	17.5	41	18	15.5	11	13.5	12	7.95	M6	G-PT 1/8
SMR 65LE	90	170	300.4	53.5	12	142	110	82	M16	230	19.5	56	20	26	16.5	13.5	12	8	M6	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
SMR 25E SMR 25LE	23	23.5	30	20	11 × 9 × 7	27.4 33.1	57.4 73.3	0.63 1.01	3.63 5.49	0.63 1.01	3.63 5.49	0.66 0.84	0.75 0.95	3.5
SMR 30E SMR 30LE	28	27.5	40	20	14 × 12 × 9	39.5 49.4	82.7 110.3	1.01 1.78	5.90 9.60	1.01 1.78	5.90 9.60	1.15 1.53	1.4 1.72	5
SMR 35E SMR 35LE	34	30.5	40	20	14 × 12 × 9	55.6 69.6	117.0 156.0	1.63 2.86	9.59 15.57	1.63 2.86	9.59 15.27	1.98 2.63	1.95 2.45	7
SMR 45E SMR 45LE	45	37	52.5	22.5	20 × 17 × 14	89.3 110.6	184.1 242.2	3.27 5.6	18.48 29.56	3.27 5.6	18.48 29.56	4.18 5.5	3.9 4.5	11.2
SMR 55E SMR 55LE	53	43	60	30	23 × 20 × 16	127.8 163.2	256.5 351.0	5.51 10,16	30.89 53.02	5.51 10,16	30.89 53.02	6.96 9.52	6 7.9	15.6
SMR 65LE	63	52	75	35	26 × 22 × 18	263.5	583.7	21.49	111.99	21.49	111.99	18.73	17.6	22.4

SMR S/LS尺寸表

注^*:單:單滑塊 / 雙:雙滑塊緊密接觸

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S	l	L₁	T	N	G	K	e₁	G₁	油嘴規格
SMR 25S SMR 25LS	40	48	97.5 115.5	12.5	4.8	35	35 50	M6	10.5	65.5 83.5	9.5	10	12	6.6	6.5	M6	G-M6
SMR 30S SMR 30LS	45	60	112.4 135.2	16	6	40	40 60	M8	12	75.9 98.7	10	10	12	8	7	M6	G-M6
SMR 35S SMR 35LS	55	70	125.3 153.5	18	6.5	50	50 72	M8	14	82.3 110.5	12	15	12	8	7	M6	G-M6
SMR 45S SMR 45LS	70	86	154.2 189.4	20.5	8	60	60 80	M10	19	106.5 141.7	17	20	13.5	10	8	M6	G-PT 1/8
SMR 55S SMR 55LS	80	100	185.4 235.4	23.5	10	75	75 95	M12	19	129.5 179.5	18	21	13.5	12	7.95	M6	G-PT 1/8
SMR 65LS	90	126	300.4	31.5	12	76	120	M16	20	230	19.5	16.5	13.5	12	8	M6	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
SMR 25S SMR 25LS	23	23.5	30	20	11 × 9 × 7	27.4 33.1	57.4 73.3	0.63 1.01	3.63 5.49	0.63 1.01	3.63 5.49	0.66 0.84	0.65 0.85	3.5
SMR 30S SMR 30LS	28	27.5	40	20	14 × 12 × 9	39.5 49.4	82.7 110.3	1.01 1.78	5.90 9.60	1.01 1.78	5.90 9.60	1.15 1.53	1 1.22	5
SMR 35S SMR 35LS	34	30.5	40	20	14 × 15 × 9	55.6 69.6	117.0 156.0	1.63 2.86	9.59 15.57	1.63 2.86	9.59 15.57	1.98 2.63	1.65 2.15	7
SMR 45S SMR 45LS	45	37	52.5	22.5	20 × 17 × 14	89.3 110.6	184.1 242.2	3.27 5.6	18.48 29.56	3.27 5.6	18.48 29.56	4.18 5.5	3.2 4.1	11.2
SMR 55S SMR 55LS	53	43	60	30	23 × 20 × 16	127.8 163.2	256.5 351.0	5.51 10.16	30.89 53.02	5.51 10.16	30.89 53.02	6.96 9.52	5.1 7	15.6
SMR 65LS	63	52	75	35	26 × 22 × 18	263.5	583.7	21.43	111.99	21.43	111.99	18.73	13.3	22.4

SMR S/LS尺寸表

注^*:單:單滑塊 / 雙:雙滑塊緊密接觸

單位:mm

型號	外形尺寸					滑塊尺寸
型號	高度 H	寬度 W	長度 L	W₂	H₂	B	C	S	l	L₁	T	N	G	K	e₁	G₁	油嘴規格
SMR 25S SMR 25LS	40	48	97.5 115.5	12.5	4.8	35	35 50	M6	10.5	65.5 83.5	9.5	10	12	6.6	6.5	M6	G-M6
SMR 30S SMR 30LS	45	60	112.4 135.2	16	6	40	40 60	M8	12	75.9 98.7	10	10	12	8	7	M6	G-M6
SMR 35S SMR 35LS	55	70	125.3 153.5	18	6.5	50	50 72	M8	14	82.3 110.5	12	15	12	8	7	M6	G-M6
SMR 45S SMR 45LS	70	86	154.2 189.4	20.5	8	60	60 80	M10	19	106.5 141.7	17	20	13.5	10	8	M6	G-PT 1/8
SMR 55S SMR 55LS	80	100	185.4 235.4	23.5	10	75	75 95	M12	19	129.5 179.5	18	21	13.5	12	7.95	M6	G-PT 1/8
SMR 65LS	90	126	300.4	31.5	12	76	120	M16	20	230	19.5	16.5	13.5	12	8	M6	G-PT 1/8

型號	導軌尺寸					基本額定負荷		容許靜力矩					重量
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑塊 kg	導軌 kg/m
	寬度 W₁	高度 H₁	節距 P	E std.	D × h × d	動負荷C kN	靜負荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑塊 kg	導軌 kg/m
SMR 25S SMR 25LS	23	23.5	30	20	11 × 9 × 7	27.4 33.1	57.4 73.3	0.63 1.01	3.63 5.49	0.63 1.01	3.63 5.49	0.66 0.84	0.65 0.85	3.5
SMR 30S SMR 30LS	28	27.5	40	20	14 × 12 × 9	39.5 49.4	82.7 110.3	1.01 1.78	5.90 9.60	1.01 1.78	5.90 9.60	1.15 1.53	1 1.22	5
SMR 35S SMR 35LS	34	30.5	40	20	14 × 15 × 9	55.6 69.6	117.0 156.0	1.63 2.86	9.59 15.57	1.63 2.86	9.59 15.57	1.98 2.63	1.65 2.15	7
SMR 45S SMR 45LS	45	37	52.5	22.5	20 × 17 × 14	89.3 110.6	184.1 242.2	3.27 5.6	18.48 29.56	3.27 5.6	18.48 29.56	4.18 5.5	3.2 4.1	11.2
SMR 55S SMR 55LS	53	43	60	30	23 × 20 × 16	127.8 163.2	256.5 351.0	5.51 10.16	30.89 53.02	5.51 10.16	30.89 53.02	6.96 9.52	5.1 7	15.6
SMR 65LS	63	52	75	35	26 × 22 × 18	263.5	583.7	21.43	111.99	21.43	111.99	18.73	13.3	22.4
